Porównanie typów pasów siatkowych w piecu do lutowania: splot, stop i nośność

Przejdź długość odcinka ciągłego piec do lutowania i taśma wykonuje więcej pracy mechanicznej niż prawie jakikolwiek inny element linii — przenosi części przez wstępne nagrzanie do strefy lutowania, w której faktycznie przepływa spoiwo, i z powrotem przez kontrolowane chłodzenie, a wszystko to przy jednoczesnym utrzymywaniu kształtu pod własnym ciężarem i ułożonym na nim ładunkiem. Jeśli wybierzesz niewłaściwy splot lub stop, pasek zwisa, rozciąga się nierównomiernie lub twardnieje przez wiele lat przed płaszczem pieca. Różnice między typami pasów są na tyle specyficzne, że zasługują na zestawienie, a nie na jedno ogólne zalecenie.

Czego faktycznie wymaga piec do lutowania od pasa

W przeciwieństwie do pasa na prostej linii wyżarzania, a taśma pieca do lutowania musi przetrwać wielokrotne cykle termiczne od temperatury pokojowej do często 1000–1200°C, być odporny na specyficzną atmosferę w użyciu (zwykle wodór, zdysocjowany amoniak lub azot) i unikać zanieczyszczenia kontaktowego stopionym metalem wypełniającym, które mogłoby uszkodzić złącze. Ta kombinacja znacznie zawęża praktyczny wybór materiałów w porównaniu z taśmami przenośnikowymi ogólnego przeznaczenia.

Pas podlega najszerszym wahaniom temperatury ze wszystkich pojedynczych elementów linii, przechodząc przez wszystkie cztery strefy przy każdym przejściu, dlatego też odporność na pełzanie i stabilność wymiarowa w górnej części tego zakresu mają większe znaczenie niż wytrzymałość na rozciąganie w temperaturze pokojowej.

Pasy o splocie zrównoważonym i drabinkowym

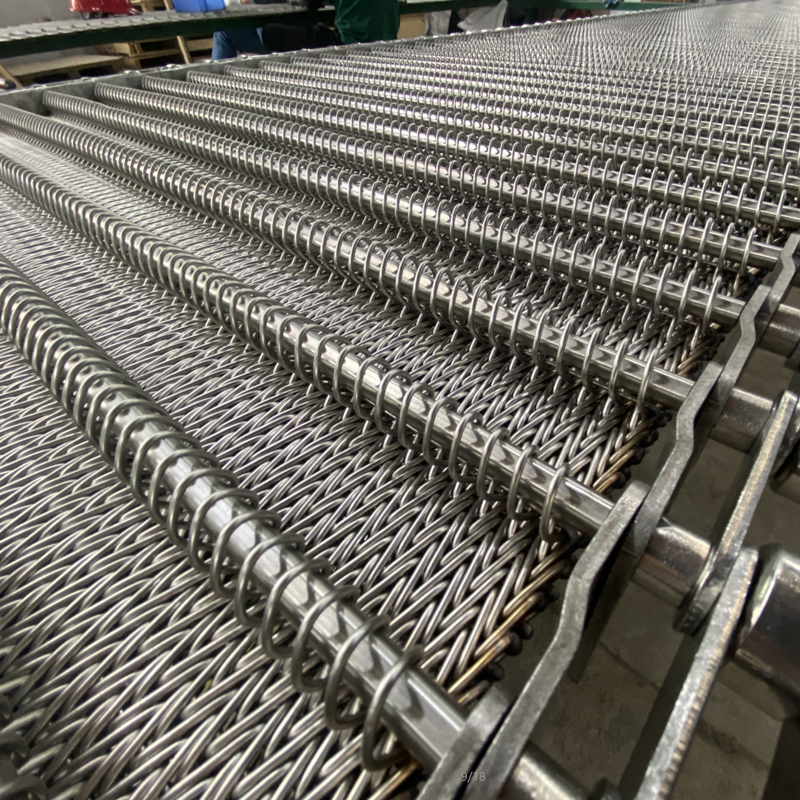

Pasy o zrównoważonym splocie (zwane także złożonymi) przeplatają druty spiralne z prostymi prętami poprzecznymi w sposób, który równomiernie rozkłada napięcie na całej szerokości pasa, co utrzymuje powierzchnię płaską pod obciążeniem i jest odporne na „klepsydrę”, która może z czasem powstać w węższych, mniej podpartych pasach. Pasy o splocie drabinkowym wykorzystują proste pręty poprzeczne połączone prostymi spiralnymi pętlami na krawędziach, co daje bardziej otwartą, elastyczną strukturę o mniejszej sztywności.

• Płaskość pod obciążeniem: Zrównoważony splot zazwyczaj utrzymuje płaskość w ramach węższej tolerancji na szerokości pasów powyżej 600 mm, co ma znaczenie w przypadku części, które muszą znajdować się poziomo w strefie lutowania, aby spoiwo przepływało równomiernie, a nie gromadziło się na jedną stronę.
• Elastyczność przy małych promieniach: Pasy o splocie drabinkowym łatwiej wyginają się wokół mniejszych kół napędowych, dzięki czemu lepiej pasują do kompaktowych pieców o mniejszych promieniach skrętu.
• Otwarta przestrzeń dla cyrkulacji atmosfery: Bardziej otwarta struktura splotu drabinkowego umożliwia lepszy przepływ gazu przez samą taśmę, co może pomóc w zapewnieniu jednorodności atmosfery w piecach wodorowych lub azotowych.

Splot o strukturze plastra miodu i spiralny dla ładunków wrażliwych na przepływ powietrza

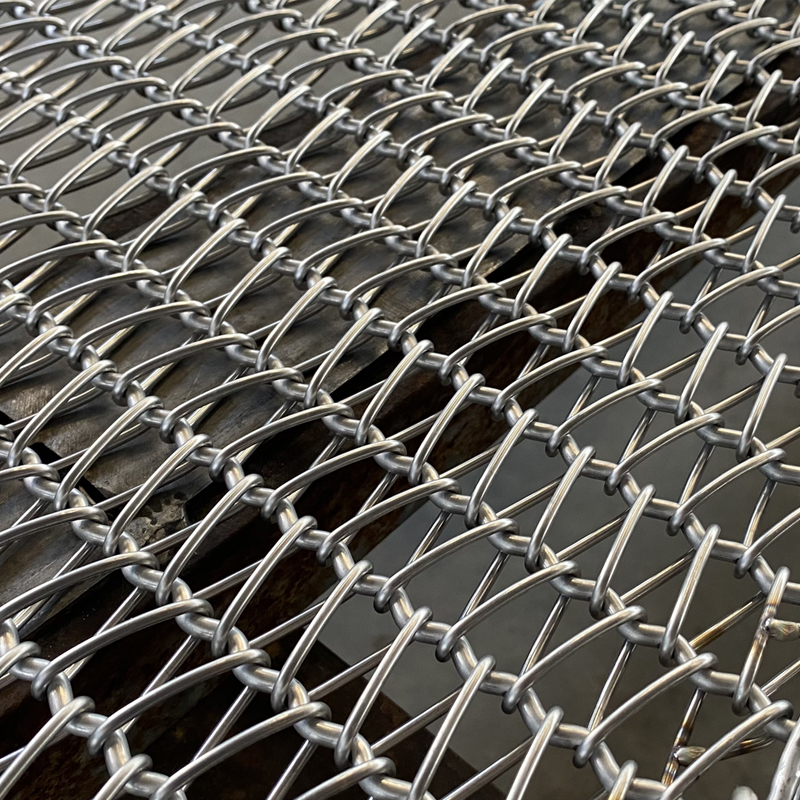

W pasach o splocie plastra miodu zastosowano ciaśniejszy, bardziej jednolity wzór spiralny, który tworzy małe sześciokątne otwory na powierzchni, zapewniając doskonałe wsparcie dla małych części, które w przeciwnym razie mogłyby przedostać się przez grubszą siatkę. Splot spiralny, najprostsza i najlżejsza opcja, to w zasadzie po prostu splatające się spirale bez żadnych poprzeczek.

W przypadku pieców obsługujących partie mieszane — małe okucia na jednej zmianie, większe podzespoły na następnej — zrównoważony splot o średniej masie często okazuje się bardziej praktycznym kompromisem niż przełączanie taśm między taśmami o strukturze plastra miodu a cięższymi.

Wybór stopu: stal nierdzewna kontra drut niklowo-chromowy

Stop drutu określa, jak długo pasek wytrzymuje cykle termiczne, zanim kruchość drutu lub nadmierne pełzanie wymusi wymianę. Austenityczne gatunki stali nierdzewnej dość dobrze znoszą umiarkowane temperatury lutowania, ale stopy niklowo-chromowe są częstszym wyborem, gdy temperatury w piecu stale przekraczają około 1000°C.

Uruchamianie pasa ze stali nierdzewnej 314 w temperaturach bliskich sufitu znacznie skraca jego żywotność w porównaniu z eksploatacją tego samego pasa z zapasem poniżej jego maksymalnej wartości znamionowej — piec pracujący stale w temperaturze 1080°C jest lepszym kandydatem na pas niklowo-chromowy niż wypychanie pasa ze stali nierdzewnej poza jego komfortowy zakres pracy, nawet jeśli opcja ze stali nierdzewnej jest tańsza z góry.

Pasy z drutu płaskiego i prętów do ciężkich lub gęstych ładunków

Gdy obciążeniem nie są małe części, ale gęste, ciężkie komponenty – odlewane złączki, grube zespoły lutowane, osprzęt narzędziowy – pasy z płaskiego drutu lub prętów rozkładają ciężar inaczej niż jakikolwiek inny splot siatkowy. W pasach prętowych zastosowano solidne pręty poprzeczne połączone ogniwami końcowymi, a nie tkany drut, co zapewnia znacznie większą nośność na jednostkę szerokości kosztem zmniejszonej elastyczności i większej masy paska, co zwiększa energię potrzebną do ogrzania samego paska do temperatury w każdym cyklu.

• Nośność: Pasy prętowe zwykle wytrzymują obciążenie od dwóch do trzech razy większe na stopę liniową w porównaniu z lekkim splotem siatkowym o podobnej szerokości.
• Kompromis masy termicznej: Dodana masa metalu oznacza dłuższe czasy nagrzewania wstępnego i wyższe zużycie energii na cykl, co ma znaczenie w przypadku pieców pracujących z częstymi cyklami rozruchu i zatrzymywania, a nie pracy ciągłej.
• Ryzyko oznakowania części: Szersza powierzchnia styku pasów prętowych może pozostawić bardziej widoczne ślady styku na miękkich lub wypolerowanych częściach niż w przypadku otwartego splotu siatkowego, co ma znaczenie w przypadku zespołów kosmetycznych.

Wzorce noszenia, które warto obserwować pomiędzy typami pasków

Różne sploty zawodzą w różny sposób, a znajomość sygnatury awarii pomaga wychwycić problem, zanim spowoduje on zatrzymanie linii. Pasy o zrównoważonym splocie zazwyczaj wykazują stopniowe, równomierne wydłużenie na całej szerokości, co daje operatorom przewidywalne okno na zaplanowanie wymiany. Sploty drabinkowe i spiralne są bardziej podatne na miejscowe „przewężanie”, w którym jedna sekcja rozciąga się szybciej niż reszta, często w pobliżu krawędzi, gdzie koncentruje się napięcie. Paski drążków zwykle wykazują zużycie najpierw na połączeniach ogniw, na długo przed tym, zanim same drążki wykazują znaczną degradację, co sprawia, że ​​kontrola ogniw jest bardziej przydatnym wczesnym wskaźnikiem niż sprawdzanie samego prostoci drążka.
