Taśmy siatkowe pieca do lutowania to elementy przenośników zaprojektowane spe...
Taśma siatkowa pieca do lutowania aluminium jest odpornym na wysokie temperat...
Aluminiowy pas siatkowy pieca do lutowania odgrywa kluczową rolę w całym proc...
Pas siatkowy aluminiowego pieca do lutowania samochodowego służy do stabilneg...
Taśma siatkowa pieca do lutowania aluminiowego skraplacza to wysokotemperatur...

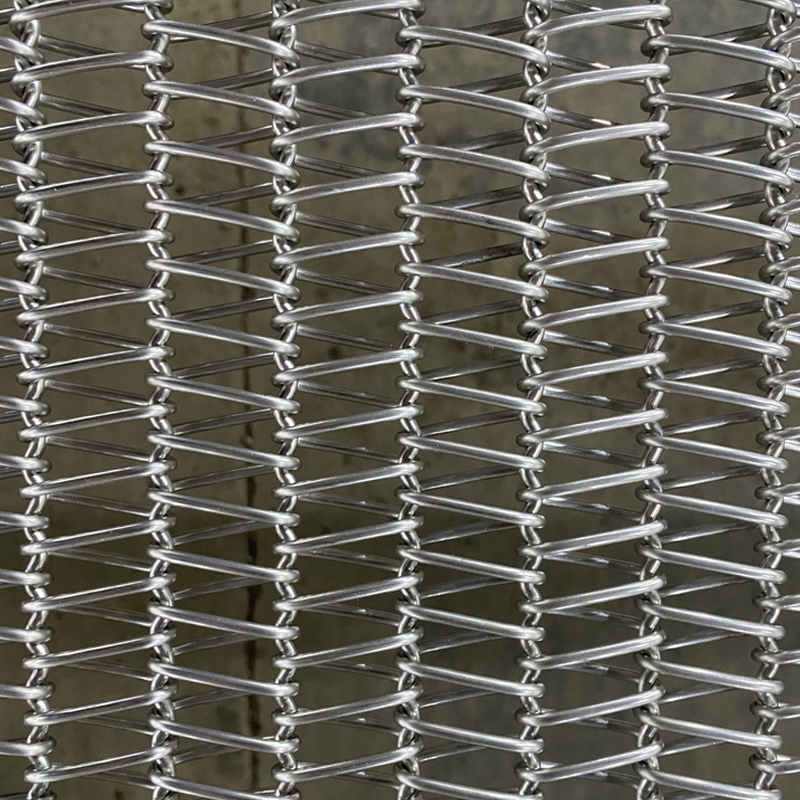

Taśma siatkowa pieca do lutowania aluminium w parowniku została specjalnie za...
Aluminiowe taśmy pieca do lutowania są głównie używane do ciągłego lutowania podzespołów, takich jak płyty chłodzące akumulatory pojazdów nowej generacji, aluminiowe zbiorniki chłodnicy, chłodnice oleju, chłodnice międzystopniowe, grzejniki, skraplacze rurowo-paskowe, parowniki, skraplacze z przepływem równoległym, parowniki piętrowe i chłodnice powietrza w elektrowniach. Pracując w atmosferze azotu, pasy te zapobiegają utlenianiu podczas nagrzewania i chłodzenia elementów aluminiowych, zapewniając gładkie wykończenie powierzchni i mocne spoiny, spełniając w ten sposób wysokie wymagania jakościowe współczesnego przemysłu motoryzacyjnego, energetycznego i chłodniczego.
Aluminiowe taśmy pieca do lutowania są zwykle wykonane z odpornej na wysoką temperaturę i korozję stali nierdzewnej lub stopów i mogą być zaprojektowane w różnych konfiguracjach, w tym pasy wyważone, jodełkowe oraz łańcuchowo-siatkowe, w zależności od wymagań produkcyjnych. Konstrukcje te zapewniają stabilny transport detalu w piecu, zapewniając jednocześnie równomierne nagrzewanie w środowiskach o wysokiej temperaturze, minimalizując deformacje i wady spoin spowodowane różnicami temperatur. W przypadku cienkościennych, wielokanałowych części aluminiowych, takich jak chłodzone wodą płyty do akumulatorów pojazdów nowej generacji i skraplacze z przepływem równoległym, płaskość pasa siatkowego i kontrola naprężenia są szczególnie ważne, aby zapewnić spójne i precyzyjne spawanie podczas procesu spawania.
W praktycznych zastosowaniach taśma siatkowa w piecu do lutowania aluminium to coś więcej niż tylko przenośnik; odgrywa kluczową rolę w stabilnym przebiegu całego procesu. Szybkość, napięcie i dobór materiału w piecu bezpośrednio wpływają na jakość spoiny i wydajność produkcji. Proces lutowania aluminium często wymaga ogrzewania, utrzymywania i chłodzenia w wąskim zakresie temperatur. Dlatego pas siatkowy musi charakteryzować się doskonałą przewodnością cieplną i trwałością, aby zapewnić niezawodne wyniki lutowania podczas ciągłej produkcji.
As China Aluminiowy pas siatkowy do lutowania twardego Manufacturers and Aluminiowy pas siatkowy do lutowania twardego Suppliers,
Yangzhou Yafei Machinery Manufacturing Co., Ltd. to prywatne przedsiębiorstwo naukowo-technologiczne w prowincji Jiangsu, wcześniej znane jako Yangzhou Yafei Metal Mesh Belt Factory, zlokalizowane w Yiling Industrial Park na wschodzie Yangzhou, prowadzące działalność badawczo-rozwojową, produkcyjną i przetwórczą, budynki biurowe itp. Posiadające niezależne badania i rozwój projektów naukowych i technologicznych oraz możliwości przetwarzania i produkcji sprzętu.
Obecnie firma zajmuje się głównie: taśmą siatkową ze stali nierdzewnej, taśmą siatkową przenośnika, taśmą metalową, taśmą przenośnikową ze stali nierdzewnej oraz badaniami i rozwojem technologii pokrewnych, zastosowaniem i promocją.
Taśmy z siatki metalowej znalazły zastosowanie w przemyśle piwnym i napojowym, spożywczym, drzewnym, szklarskim, chemicznym, farmacji, czyszczeniu i natryskiwaniu, metalurgii proszków, nowej energii, obróbce cieplnej, piecach przemysłowych, ogólnych maszynach transportowych i innych gałęziach przemysłu.
Maszyny transportowe obejmują: przenośnik taśmowy siatkowy, wciągnik, przenośnik łańcuchowy z płaską górą, przenośnik rolkowy, przenośnik płytowy itp. Szeroko stosowane w inżynierii urządzeń gospodarstwa domowego, inżynierii samochodowej, przemyśle napojów mlecznych, browarnictwie i uzdatnianiu wody oraz w innych dziedzinach.
Pas z metalową siatką ulega uszkodzeniom częściej z powodu niedopasowania do procesu niż z powodu normalnego zużycia. W piecu o pracy ciągłej pas musi wytrzymać krzywą temperatury, przenosić części i zachować swoją geometrię przez setki godzin pracy. Jeśli pas jest zbyt słaby, zbyt ciężki lub zbyt otwarty w stosu...
READ MOREMetalowy przenośnik siatkowy a przenośnik druciany: ramy wyboru technicznego Rozróżnienie między metalowym przenośnikiem siatkowym a drucianym przenośnikiem siatkowym nie jest jedynie semantyczne — określa wydajność operacyjną, zgodność z przepisami sanitarnymi i całkowity koszt posiadania...
READ MOREPodczas ciągłej przemysłowej obróbki cieplnej, takiej jak nawęglanie, azotowanie, spiekanie i lutowanie w wysokiej temperaturze, system przenośników działa pod nieustającym naprężeniem termicznym i mechanicznym. Zakłady przetwórstwa metalurgicznego i masowi producenci podzespołów samochodowych w dużym stopniu...
READ MOREŻywotność taśma siatkowa do lutowania aluminium w przemyśle zazwyczaj nie ma jednej stałej wartości. Jest to kompleksowy wynik określony przez kombinację czynników, w tym właściwości materiału, środowiska procesu i możliwości projektowania systemu. Na linii produkcyjnej lutowania aluminium w kontrolowanej atmosferze (CAB) taśma siatkowa pracuje w sposób ciągły w średnim zakresie temperatur około 580–620°C, jednocześnie wytrzymując złożone działanie atmosfery ochronnej zawierającej azot, środowiska kontrolującego śladowe ilości tlenu oraz ulatniania się strumienia fluoru. Dlatego mechanizmem jego awarii nie jest po prostu pełzanie w wysokiej temperaturze, ale raczej wynik połączenia korozji chemicznej, zmęczenia cieplnego i zużycia mechanicznego.
W typowych warunkach przemysłowych żywotność pasów z siatki drucianej lutowanej aluminium, wykonanych ze stali nierdzewnej 314, wynosi zazwyczaj:
Należy jednak podkreślić, że w branży lutowania aluminium znacząca różnica w żywotności wynika w dużej mierze z możliwości projektowe i możliwości dopasowania systemu producenta pasów siatkowych nie tylko sam materiał.
Yangzhou Yafei Machinery Manufacturing Co., Ltd., prywatne przedsiębiorstwo high-tech w prowincji Jiangsu, wcześniej znane jako Yangzhou Yafei Machinery Metal Wire Mesh Belt Factory, posiada niezależne możliwości badawczo-rozwojowe oraz system produkcyjny z możliwościami w zakresie badań i rozwoju, przetwarzania produkcji i produkcji kompletnego sprzętu. Podstawowa wartość tych firm polega nie tylko na dostarczaniu „produktów z pojedynczymi pasami siatkowymi”, ale na ich przenoszące możliwości inżynieryjne na poziomie systemu .
Ma to kluczowe znaczenie w odniesieniu do żywotności lutowanych aluminiowych pasów siatkowych, ponieważ żywotność zależy nie tylko od materiałów, ale także od konstrukcji systemu. Na przykład:
Możliwość projektowania naciągu na poziomie systemu: Pasy siatkowe z lutowanego aluminium ulegają rozszerzalności cieplnej i pełzaniu w wysokich temperaturach. Nieprawidłowo zaprojektowany system napinania może prowadzić do miejscowego przeciążenia lub luzu, przyspieszając pękanie drutu lub niewspółosiowość. Firmy posiadające możliwości badawczo-rozwojowe w zakresie urządzeń przenośnikowych mogą wspólnie projektować pasy siatkowe przenośniki taśmowe siatkowe, przenośniki rolkowe, przenośniki płytowe łańcuchowe itp. Dzięki temu uzyskuje się bardziej równomierny rozkład naprężeń, co znacznie wydłuża żywotność.
Zgodność z aplikacjami przemysłowymi: Produkty firmy są szeroko stosowane w różnych gałęziach przemysłu, w tym w przemyśle piwnym i napojowym, spożywczym, przemyśle drzewnym, szklarskim, przemyśle chemicznym, farmacji, czyszczeniu i natryskiwaniu, metalurgii proszków, nowej energii, obróbce cieplnej i piecach przemysłowych. W branżach tych panują bardzo różne środowiska korozyjne i warunki obciążenia pasów siatkowych.
W dziedzinie lutowania aluminium (szczególnie w przemyśle samochodowym i AGD) pasy siatkowe pełnią nie tylko funkcję transportową, ale także bezpośrednio wpływają na niezmienną jakość produktu. Dlatego firmy produkcyjne posiadające doświadczenie w zastosowaniach międzybranżowych są w stanie lepiej przewidzieć na etapie projektowania:
Czynniki te bezpośrednio wpływają na rzeczywistą żywotność pasa siatkowego.
Wpływ integracji systemów na żywotność
Kluczowym powodem, dla którego żywotność taśm siatkowych do lutowania aluminium jest często niedoceniana, jest „niedopasowanie systemu”. Na przykład:
Problemy te prowadzą do miejscowej koncentracji naprężeń w pasie siatkowym, a nie do równomiernego zmęczenia.
Firmy posiadające ogólne możliwości w zakresie projektowania przenośników (takie jak te, które jednocześnie produkują systemy wciągników, przenośników taśmowych i przenośników łańcuchowych z płaską górną krawędzią) zazwyczaj uwzględniają równowagę dynamiczną całej linii przenośników podczas projektowania, redukując w ten sposób lokalne szczyty naprężeń w pasie siatkowym, co bezpośrednio wpływa na poprawę żywotności. ---
Podsumowanie inżynieryjne
Z punktu widzenia inżynierii przemysłowej żywotność aluminiowych pasów siatkowych do lutowania twardego można podsumować jednym zdaniem:
Żywotność paska siatkowego = Odporność materiału na korozję × Odporność na zmęczenie cieplne × Możliwość dopasowania do projektu systemu × Poziom konserwacji
Yangzhou Yafei Machinery Manufacturing Co., Ltd. posiada możliwości integracji systemów przenośników do produkcji badawczo-rozwojowej. Jego zaleta polega na możliwości przekształcenia się z „dostawcy pasów z pojedynczą siatką” w „uczestnika inżynierii systemów”, zmniejszając w ten sposób ryzyko awarii na etapie projektowania i przybliżając rzeczywistą żywotność do teoretycznej górnej granicy.
Biały proszek pojawiający się w piecach do lutowania aluminium jest zwykle pozostałością systemu topników NOCOLOK, składającym się głównie z KAlF₄, K₃AlF₆ i ich pochodnych reakcji wysokotemperaturowych. Substancje te charakteryzują się „stabilnością w niskich temperaturach, reaktywnością w wysokich temperaturach i silną higroskopijnością” i są nieuniknionymi produktami ubocznymi procesu lutowania aluminium.
Podczas lutowania w wysokiej temperaturze topnik służy do rozbicia warstwy tlenku na powierzchni aluminium, umożliwiając zwilżenie spoiwa i utworzenie niezawodnej spoiny. Jednakże po reakcji część topnika pozostaje w postaci proszku na powierzchni taśmy przenośnika lub przywiera do przecięć drutów. Długotrwałe gromadzenie się tych pozostałości może prowadzić do trzech głównych problemów: po pierwsze, pochłaniają one wilgoć i tworzą lekko kwaśne środowisko, przyspieszając korozję stali nierdzewnej; po drugie, gromadzenie się cząstek wpływa na elastyczny ruch taśmy przenośnika; po trzecie, mogą zanieczyścić powierzchnię kolejnych produktów.
Dlatego metody czyszczenia muszą być zgodne z podstawową zasadą:
Usuwa pozostałości nieorganicznych soli fluorkowych, nie uszkadzając warstwy pasywacyjnej na powierzchni stali nierdzewnej i strukturze drutu.
W praktyce przemysłowej zalecane metody czyszczenia można podzielić na trzy kategorie:
Pierwszą kategorią jest niskonaprężające czyszczenie mechaniczne, które jest najbezpieczniejszą i najczęściej stosowaną metodą. Zwykle polega to na użyciu miękkiej szczotki ze stali nierdzewnej lub szczotki nylonowej odpornej na wysoką temperaturę i delikatnym szczotkowaniu taśmy przenośnika przy niskiej prędkości. Metoda ta skutecznie usuwa sypki proszek i część przylegających substancji, nie powodując przy tym znaczących uszkodzeń średnicy drutu. W przypadku zautomatyzowanych linii produkcyjnych można zastosować system odsysania pyłu, który jednocześnie usuwa proszek, zapobiegając wtórnemu osadzaniu się.
Drugą kategorią jest oczyszczanie gazem obojętnym. Użycie suchego azotu (N₂) lub gorącego powietrza do oczyszczenia przenośnika taśmowego może skutecznie usunąć proszek z sekcji powrotnej lub obszarów o niskiej przyczepności. Metoda ta jest bezdotykową metodą czyszczenia o minimalnym wpływie na żywotność taśmy przenośnika, dzięki czemu nadaje się do stosowania w środowiskach produkcyjnych o charakterze ciągłym.
Trzeci rodzaj to kontrolowane czyszczenie chemiczne, ale należy je stosować ze szczególną ostrożnością. Niektóre przemysłowe środki czyszczące mogą rozpuszczać pozostałości fluoru, należy jednak ściśle kontrolować stężenie i wartość pH oraz zapewnić całkowite wyschnięcie po czyszczeniu; w przeciwnym razie resztki cieczy mogą przyspieszyć miejscową korozję w wysokich temperaturach.
W inżynierii praktycznej należy unikać następujących operacji:
Ponadto z punktu widzenia procesu kontrola pozostałości topnika jest ważniejsza niż czyszczenie po obróbce. Na przykład optymalizacja ilości powłoki, poprawa jednorodności powłoki i poprawa organizacji przepływu powietrza w piecu może znacznie zmniejszyć ilość generowanego białego proszku, zmniejszając ciśnienie konserwacyjne ze źródła.
Odpowiedź jest definitywna: tak: będzie to miało znaczący wpływ, zwłaszcza w branżach o wysokich wymaganiach dotyczących wyglądu, takich jak samochodowe wymienniki ciepła.
Produkty lutowane aluminium (takie jak chłodnice samochodowe, skraplacze i parowniki) zazwyczaj mają niezwykle wysokie wymagania dotyczące jakości powierzchni, wymagające nie tylko wytrzymałości spoiny, ale także czystego wyglądu, wolnego od wgnieceń, wzorów siatkowych i lokalnych deformacji. Dlatego też, jako bezpośredni czynnik nośny elementów obrabianych w wysokich temperaturach, stan powierzchni pasa siatkowego bezpośrednio przekłada się na ryzyko związane z jakością produktu.
Wpływ chropowatości powierzchni pasa siatkowego objawia się głównie poprzez trzy mechanizmy:
Pierwszym z nich jest efekt mechanicznego wcięcia. W temperaturze lutowania (około 600°C) aluminium znajduje się w stanie wysokotemperaturowego mięknięcia, zmniejszając jego odporność na odkształcenia plastyczne. Jeśli na powierzchni drutów paska siatkowego znajdują się zgorzeliny tlenkowe, zadziory lub zlokalizowane wypukłości, te mikroskopijne nieregularności zostaną wciśnięte w powierzchnię aluminiowych żeber lub rurek pod naciskiem kontaktowym, tworząc trwałe „ślady siatki”. Wady tej nie da się naprawić po schłodzeniu i ma to bezpośredni wpływ na jakość wyglądu produktu.
Po drugie, występuje efekt mikrowibracji i dynamicznego kontaktu. Mikrowibracje są nieuniknione podczas pracy pasa siatkowego, zwłaszcza na końcu napędowym lub w części obrotowej. Jeśli powierzchnia jest nierówno chropowata, może to powodować okresowe mikroprzeskoki w obrabianym przedmiocie, co skutkuje nierównomiernym rozprowadzeniem lutowia, a nawet miejscowym słabym lutowaniem lub zwilżeniem.
Po trzecie, występuje efekt nierównomiernego kontaktu termicznego. Chropowata powierzchnia oznacza, że rzeczywiste punkty styku skupiają się na kilku występach, tworząc obszary o wzmocnionym miejscowym przewodzeniu ciepła. Prowadzi to do różnic w gradiencie temperatur w mikroskali przedmiotu obrabianego, wpływając w ten sposób na topienie i płynięcie lutu.
Z inżynierskiego punktu widzenia, wysokiej klasy linie produkcyjne CAB zazwyczaj wymagają, aby pasy siatkowe posiadały następujące właściwości:
Na niektórych wysokiej klasy liniach produkcyjnych samochodowych wymienników ciepła stosuje się również „dwuwarstwową konstrukcję pasa siatkowego” lub „konstrukcję płyty ślizgowej o niskim kontakcie” w celu ograniczenia bezpośredniego kontaktu metalu, zmniejszając w ten sposób ryzyko odcisków.
Dlatego można to podsumować jako wniosek inżynierski:
Stan powierzchni taśmy siatkowej nie tylko wpływa na jej funkcję transportową, ale także bezpośrednio uczestniczy w procesie formowania produktu. Jest częścią systemu jakości lutowania, a nie tylko prostym elementem mechanicznym.
Wypalanie w wysokiej temperaturze jest powszechnie stosowane w urządzeniach pieców przemysłowych w celu usunięcia zanieczyszczeń organicznych, takich jak tłuszcz, smary lub drobne osady węgla. Jednakże jego zastosowanie w systemach taśm siatkowych pieca do lutowania aluminium jest bardzo ograniczone i należy je bardzo dokładnie ocenić.
Po pierwsze, konieczne jest wyjaśnienie rodzaju zanieczyszczeń w systemie lutowania aluminium. Najbardziej znaczącym zanieczyszczeniem w lutowaniu aluminium nie są substancje organiczne, ale nieorganiczne sole fluorkowe (pozostałość topnika NOCOLOK). Substancje te nie palą się ani nie rozkładają na lotne gazy w wysokich temperaturach, ale pozostają stałe lub nawet tworzą bardziej stabilne związki. Dlatego wypalanie w wysokiej temperaturze jest zasadniczo nieskuteczne w przypadku tego typu zanieczyszczeń.
Z punktu widzenia materiałów, główne zagrożenia związane z przepaleniem w wysokiej temperaturze aluminiowych pasów siatkowych do lutowania twardego obejmują:
Po pierwsze, przyspiesza reakcję korozji fluoracyjnej. W obecności pozostałości soli fluorkowych środowisko tlenowe o wysokiej temperaturze nasila destrukcyjne działanie jonów fluorkowych na warstwę pasywacyjną stali nierdzewnej, przyspieszając korozję międzykrystaliczną. Korozja ta jest często nieodwracalna i bezpośrednio prowadzi do proszkowania lub kruchości taśmy przenośnika.
Po drugie, istnieje ryzyko stresu termicznego. Nierównomierne nagrzewanie taśmy przenośnika w warunkach bez obciążenia, szczególnie w konstrukcjach o dużej rozpiętości, łatwo tworzy gradienty termiczne, powodując miejscową koncentrację naprężeń rozciągających i indukując propagację mikropęknięć.
Po trzecie, istnieje ryzyko stabilności strukturalnej. Bez podparcia przedmiotu obrabianego taśma przenośnika może ulegać miejscowemu zwiotczeniu lub zwiększonym wibracjom, co prowadzi do nieprawidłowego obciążenia układu napędowego.
Dlatego w systemach lutowania aluminium spalanie na sucho w wysokiej temperaturze może być stosowane jedynie jako „bardzo ograniczona metoda pomocnicza”, np. do usuwania drobnych plam olejowych lub początkowych zanieczyszczeń organicznych i nie może być stosowane jako podstawowa metoda czyszczenia.
Bardziej rozsądne alternatywy przemysłowe obejmują:
Z inżynierskiego punktu widzenia można to podsumować następująco: Wypalanie w wysokiej temperaturze jest odpowiednie w przypadku „zanieczyszczeń typu spalania”, ale głównym zanieczyszczeniem siatki drucianej lutowanej aluminium jest „nieorganiczny układ soli fluorkowych”. Dlatego wypalanie nie jest standardowym rozwiązaniem czyszczącym i może być stosowane jedynie jako metoda pomocnicza lub metoda warunku granicznego.
