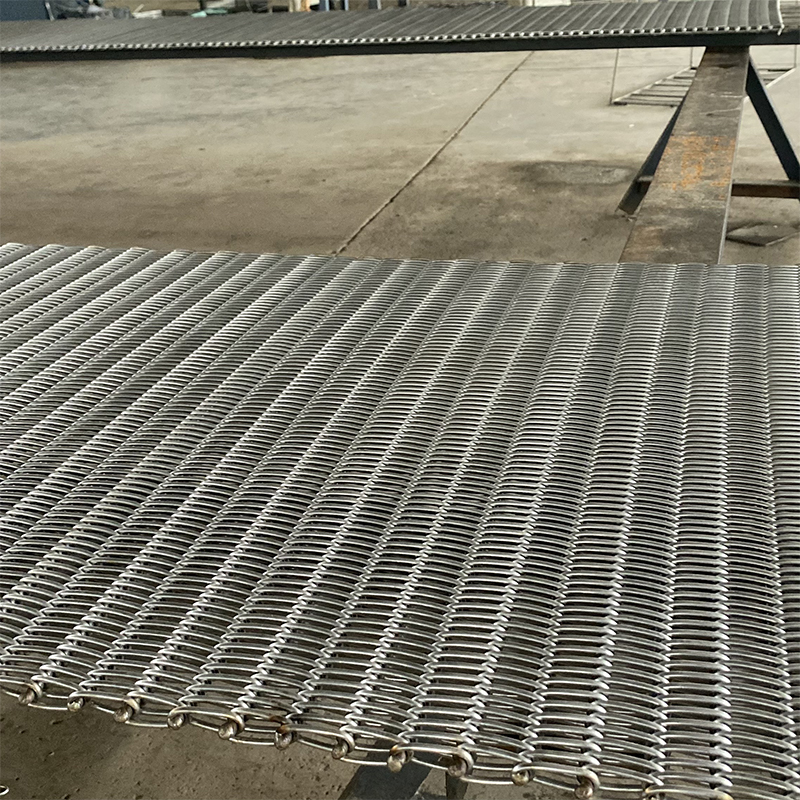

Pas siatkowy pieca do spiekania elementów elektronicznych Suppliers

Jakie parametry techniczne decydują o trwałości i wydajności pasa siatkowego pieca do spiekania elementów elektronicznych?

Żywotność i wydajność pas siatkowy pieca do spiekania elementów elektronicznych rządzą się złożonymi zasadami termodynamicznymi i mechanicznymi. Ponieważ pasy te pracują w środowiskach, w których temperatura regularnie przekracza setki stopni Celsjusza, dobór metalurgii jest głównym czynnikiem decydującym o wydajności. Pasy te, zwykle wykonane z wysokotemperaturowej stali stopowej lub wysokiej jakości stopów niklowo-chromowych, są zaprojektowane tak, aby były odporne na wzrost ziaren, utlenianie i pełzanie mechaniczne. Pod ciągłym obciążeniem w podwyższonych temperaturach standardowe metale ulegają postępującej deformacji, co prowadzi do rozciągania paska, błędów prowadzenia i ostatecznego uszkodzenia konstrukcji. Natomiast zaawansowane formuły stopów utrzymują doskonałą wytrzymałość mechaniczną i stabilność wymiarową, zapewniając, że taśma przenośnika zachowuje napięcie i płaski profil przez tysiące godzin pracy.

Geometryczny projekt tkanej siatki drucianej jest kolejnym kluczowym parametrem inżynierskim. Wzór splotu należy obliczyć tak, aby zrównoważyć wytrzymałość konstrukcyjną z masą termiczną. Pas o zbyt dużej masie termicznej będzie pochłaniał nadmierną energię cieplną, zmniejszając sprawność cieplną pieca i zwiększając koszty energii. Z drugiej strony zbyt lekki splot może nie mieć wytrzymałości mechanicznej, aby wytrzymać duże obciążenia produkcyjne lub wytrzymać lokalne skoki napięcia, które występują podczas procedur uruchamiania i zatrzymywania. Struktury tkane, takie jak splot zrównoważony lub złożone wzory o zrównoważonym splocie, mają na celu równomierne rozłożenie naprężenia na całej szerokości pasa. Ten równomierny rozkład zapobiega powstawaniu zlokalizowanych skupisk naprężeń, które są główną przyczyną przedwczesnego zerwania paska i problemów z prowadzeniem.

Jakość powierzchni jest równie istotna w przypadku przenoszenia bardzo wrażliwych części elektronicznych. Aby spełnić rygorystyczne wymagania dotyczące precyzyjnej elektroniki, pasy siatkowe są zazwyczaj polerowane lub poddawane obróbce antyutleniającej. Obróbka ta zmniejsza ryzyko przylegania cząstek i zanieczyszczenia powierzchni podczas procesu spiekania. Podczas produkcji pakietów półprzewodników i elementów czujników nawet mikroskopijny pył metaliczny lub płatki tlenków mogą mostkować styki elektryczne, prowadząc do zwarć i uszkodzeń pola. Wdrażając zaawansowane procesy polerowania i pasywacji chemicznej, doświadczony producent taśm siatkowych do pieca do spiekania elementów elektronicznych zapewnia, że ​​powierzchnia transportowa pozostaje chemicznie obojętna i czysta, zachowując zarówno właściwości elektryczne, jak i estetykę spiekanych elementów.

Profile metalurgiczne i ich zachowanie termodynamiczne

Wybór odpowiedniego stopu na taśmę siatkową do pieca do spiekania elementów elektronicznych wymaga szczegółowego zrozumienia interakcji chemicznych zachodzących w atmosferze pieca. Procesy spiekania często przeprowadza się w atmosferze ochronnej, takiej jak czysty azot, wodór lub zdysocjowany amoniak, aby zapobiec utlenianiu styków miedzianych i srebrnych w zespołach elektronicznych. Stop zastosowany w pasie siatkowym musi być kompatybilny z tymi atmosferami. Na przykład stopy o wysokiej zawartości niklu i chromu tworzą ochronną, ściśle przylegającą warstwę tlenkową, która jest odporna na dalsze ataki chemiczne w środowiskach utleniających, jednak należy je dokładnie monitorować w atmosferach redukujących, aby zapobiec zielonej zgniliźnie, formie zlokalizowanego utleniania międzykrystalicznego.

Stopień rozszerzalności cieplnej musi być zrównoważony w całej strukturze pasa. Kiedy taśma przechodzi ze strefy wysokiej temperatury do strefy chłodzenia, różne części tkanego drutu schładzają się z różną szybkością. Jeśli stop nie ma wystarczającej odporności na zmęczenie cieplne, ta szybka różnica temperatur może powodować mikropęknięcia na spawanych krawędziach paska. Profesjonalne zakłady produkcyjne wykorzystują najnowocześniejsze techniki spawania, w tym spawanie łukiem plazmowym i spawanie laserowe, do wykończenia krawędzi taśm. Zapewnia to, że złącza spawane mają takie same właściwości rozszerzalności cieplnej i wytrzymałość mechaniczną jak materiał drutu macierzystego, eliminując słabe punkty, które mogłyby ulec uszkodzeniu pod wpływem szoku termicznego.

Naprężenie mechaniczne paska musi być również stale monitorowane i kontrolowane. W piecach przemysłowych o dużej wytrzymałości systemy napinające wykorzystują przeciwwagi lub cylindry pneumatyczne, aby utrzymać stałą siłę uciągu. Pas siatkowy pieca do spiekania elementów elektronicznych musi być odporny na rozciąganie pod wpływem stałego napięcia. Jeżeli drut ulegnie znacznemu odkształceniu plastycznemu, zmieni się skok splotu, co spowoduje ślizganie się paska na rolkach napędowych lub przeskakiwanie na zębatkach prowadzących. Stosując wstępnie rozciągnięte druty i przeprowadzając procesy odprężania termicznego na etapie produkcji, dostawcy tacy jak Yangzhou Yafei Machinery Manufacturing Co., Ltd. zapewniają, że taśmy wykazują minimalne rozciągnięcie strukturalne w początkowym okresie docierania, upraszczając konserwację i wydłużając ogólną żywotność systemu przenośnikowego.

Porównawcza analiza strukturalna wysokotemperaturowych pasów siatkowych

Aby pomóc zespołom inżynierskim w wyborze optymalnej konfiguracji dla ich konkretnych zastosowań spiekania, w poniższej tabeli porównano podstawowe projekty konstrukcyjne pasów z metalowej siatki stosowanych w środowiskach przemysłowych o wysokiej temperaturze.

To porównanie strukturalne pokazuje, dlaczego w przypadku spiekania elementów elektronicznych często preferowany jest zrównoważony splot złożony. Gęsty, gęsto tkany profil drutu zapewnia praktycznie ciągłą, płaską powierzchnię nośną, która zapobiega przewracaniu się lub wypadaniu małych chipów elektronicznych lub obudów czujników przez siatkę, zachowując jednocześnie niezbędną przepuszczalność, aby umożliwić równomierny przepływ ciepła i gazu wokół części.

W jaki sposób zaawansowane możliwości produkcyjne zapewniają niezawodność zaopatrzenia w globalnych elektronicznych łańcuchach dostaw?

Zaopatrywanie się w wysokiej jakości komponenty mechaniczne dla przemysłu precyzyjnego wymaga partnera produkcyjnego posiadającego solidne możliwości badawczo-rozwojowe, niezależne zakłady przetwórcze i zróżnicowane portfolio produktów. W konkurencyjnym środowisku transportu przemysłowego, Yangzhou Yafei Machinery Manufacturing Co., Ltd. stworzyła kompleksową infrastrukturę produkcyjną obejmującą pasy siatkowe ze stali nierdzewnej, przenośnikowe pasy siatkowe, metalowe pasy siatkowe i powiązane zastosowania technologiczne. Działając jako przedsiębiorstwo naukowo-technologiczne, firma opiera się na zaawansowanych projektach badawczo-rozwojowych, aby stale udoskonalać właściwości mechaniczne swoich systemów przenośników, zapewniając, że spełniają one zmieniające się potrzeby sektorów takich jak nowa energia, metalurgia proszków, produkcja szkła i przetwórstwo chemiczne.

Niezawodny dostawca musi oferować rozwiązania wykraczające poza sam pas siatkowy i obejmujące całe systemy transportowe. To całościowe podejście jest niezbędne, ponieważ wydajność pasa siatkowego w piecu do spiekania elementów elektronicznych jest ściśle powiązana z konstrukcją maszyn napędzających i pomocniczych. Jeśli rama przenośnika nie jest wyrównana lub jeśli rolkom napędowym brakuje odpowiednich powłok ciernych, nawet najbardziej zaawansowany pas siatkowy ze stopu będzie cierpiał z powodu przedwczesnego zużycia i problemów z prowadzeniem. Oferując kompletną linię maszyn transportowych, w tym przenośniki taśmowe siatkowe, wciągniki, przenośniki łańcuchowe z płaską górą, przenośniki rolkowe i przenośniki płytowo-łańcuchowe, producenci mogą zagwarantować, że cały system transportu materiałów działa w doskonałej synchronizacji. Ta zintegrowana możliwość projektowania jest główną zaletą dla globalnych zespołów inżynieryjnych, które wolą pozyskiwać kompletne rozwiązania „pod klucz” od jednego, wysoce odpowiedzialnego podmiotu.

Integracja inżynierii materiałowej i inżynierii mechanicznej w piecach przemysłowych

Konstrukcja pieca do ciągłego spiekania uwzględnia delikatną równowagę pomiędzy termodynamiką i obsługą mechaniczną. Pas siatkowy musi przechodzić przez bardzo różne środowiska w ramach jednej pętli przenośnika. Podczas spiekania precyzyjnych części elektronicznych przenośnik najpierw wchodzi do strefy wypalania, gdzie z surowych komponentów odparowują organiczne spoiwa i rozpuszczalniki. Strefa ta, chociaż ma niższą temperaturę, często zawiera korozyjne lotne gazy, które mogą zaatakować taśmę przenośnika, jeśli metalurgia nie zostanie odpowiednio dobrana. Następnie taśma przechodzi do głównej strefy spiekania, gdzie temperatura osiąga szczyt, co wymaga maksymalnej odporności na pełzanie i stabilności strukturalnej.

Po strefie spiekania przenośnik wchodzi do kontrolowanej sekcji chłodzenia. W tym przypadku pas siatkowy musi wspomagać szybkie, ale równomierne odprowadzanie ciepła z elementów elektronicznych, aby zapobiec szokowi termicznemu i pękaniu elementów ceramicznych. Otwarta powierzchnia paska siatkowego jest krytycznym czynnikiem konstrukcyjnym w tej strefie, ponieważ umożliwia swobodną cyrkulację gazów chłodzących wokół części. Yangzhou Yafei Machinery Manufacturing Co., Ltd. wykorzystuje zaawansowane modelowanie komputerowe w celu optymalizacji współczynnika powierzchni otwartej konstrukcji pasów siatkowych w piecu do spiekania elementów elektronicznych, zapewniając, że pas zapewnia wystarczające wsparcie mechaniczne przy jednoczesnej maksymalizacji wydajności wymiany ciepła.

To multidyscyplinarne podejście inżynieryjne odróżnia wyspecjalizowanego producenta pasów z siatki metalowej od ogólnego dystrybutora przemysłowego. Rozumiejąc zmienne chemiczne, termiczne i mechaniczne całego cyklu spiekania, zespoły inżynierów mogą dostosować grubość drutu, skok spirali i dobór stopu, aby dokładnie dopasować krzywą roboczą pieca klienta. To dostosowanie nie tylko poprawia wydajność procesu spiekania, ale także minimalizuje nieplanowane przestoje, które są wyjątkowo kosztowne w przypadku masowej produkcji elektroniki.

Rola dostosowywania i partnerstw OEM w globalnej dystrybucji

W globalnym modelu zakupów B2B standardowe, gotowe do użycia przenośniki taśmowe rzadko wystarczają do wysokowydajnych zastosowań spiekania. Menedżerowie zaopatrzenia wymagają niestandardowych rozwiązań dostosowanych do konkretnych wymiarów, nośności i profili termicznych istniejących instalacji pieców. Profesjonalny dostawca pasów siatkowych do pieca do spiekania elementów elektronicznych musi posiadać elastyczność inżynieryjną, aby wspierać kompleksowe projekty OEM i ODM, dostarczając szczegółowe rysunki techniczne, certyfikaty materiałowe i niestandardowe konfiguracje krawędzi.

Ten poziom współpracy inżynieryjnej jest podstawową siłą Yangzhou Yafei Machinery Manufacturing Co., Ltd. Utrzymując niezależne zakłady projektowe i produkcyjne, firma może szybko tworzyć prototypy i produkować dostosowane do indywidualnych potrzeb pasy siatkowe, które bezproblemowo pasują do importowanych lub produkowanych w kraju pieców przemysłowych. Niezależnie od tego, czy klient wymaga specjalnej wzmocnionej krawędzi, aby zapobiec zużyciu ścian bocznych pieca, czy też unikalnej kompozycji stopów odpornych na wysoce korozyjną atmosferę ochronną, zespół produkcyjny może dostarczyć rozwiązanie dostosowane do jego potrzeb. Ta elastyczność, poparta silnym zaangażowaniem w jakość i uczciwość, uczyniła z firmy zaufanego partnera zarówno dla światowych firm inżynieryjnych, jak i producentów pieców.

Poza pierwszą sprzedażą, zapewnienie niezawodnego wsparcia technicznego i wskazówek dotyczących konserwacji jest niezbędne do budowania długoterminowych relacji B2B. Doświadczony producent zapewni kompleksowe instrukcje montażu, procedury kalibracji i zalecenia dotyczące naprężenia, aby zapewnić płynne działanie paska siatkowego od dnia jego uruchomienia. To wsparcie posprzedażowe skraca czas nauki techników fabrycznych i pomaga zapobiegać typowym błędom montażowym, które prowadzą do przedwczesnego zużycia paska, dryfu toru i katastrofalnych awarii mechanicznych w wysokotemperaturowych systemach przenośników.

Często zadawane pytania dotyczące pasa siatkowego pieca do spiekania elementów elektronicznych

W poniższej sekcji omówiono krytyczne pytania często zadawane przez dyrektorów ds. zaopatrzenia, inżynierów zakładów i globalnych dystrybutorów podczas oceny, pozyskiwania i konserwacji wysokowydajnych przenośników siatkowych do zastosowań w spiekaniu elektronicznym.

Jakie są główne zalety stosowania stopu niklowo-chromowego w porównaniu ze standardową stalą wysokotemperaturową w pasie siatkowym pieca do spiekania podzespołów elektronicznych?

Wybór pomiędzy stopami niklowo-chromowymi a stalami stopowymi wysokotemperaturowymi zależy przede wszystkim od temperatury roboczej, atmosfery chemicznej i wymaganej żywotności systemu przenośnikowego. Stopy niklowo-chromowe wykazują wyjątkową odporność na utlenianie i nawęglanie w wysokiej temperaturze, tworząc na powierzchni drutu stabilną, mikroskopijną warstwę ochronną, która zapobiega głębszej degradacji chemicznej. Stopy te zachowują również znacznie wyższą wytrzymałość na rozciąganie i odporność na pełzanie w temperaturach przekraczających osiemset stopni Celsjusza, co zapobiega rozciąganiu lub zwiotczeniu paska pod ciągłym obciążeniem. Z drugiej strony, chociaż wysokotemperaturowe stale stopowe są bardzo trwałe i opłacalne w zastosowaniach o umiarkowanej temperaturze, są bardziej podatne na utlenianie i odkształcenia strukturalne w długich okresach czasu w ekstremalnych temperaturach. W przypadku precyzyjnej produkcji elektroniki, gdzie najważniejsza jest stabilność mechaniczna i zapobieganie zanieczyszczeniom, nikiel-chrom stanowi standard zapewniający spójne ustawienie i długoterminową niezawodność.

W jaki sposób Yangzhou Yafei Machinery Manufacturing Co. Ltd. zapewnia dokładność wymiarową swoich tkanych metalowych pasów siatkowych?

Yangzhou Yafei Machinery Manufacturing Co., Ltd. utrzymuje ścisłą kontrolę wymiarową poprzez zastosowanie zautomatyzowanych maszyn do spłaszczania, zaciskania i tkania drutu. Każda cewka spiralna jest formowana przed montażem z zachowaniem dokładnych tolerancji skoku i wysokości. Podczas procesu tkania zautomatyzowane czujniki naprężenia zapewniają, że poprzeczki i druty spiralne są ustawione dokładnie równolegle i prostopadle, zapobiegając przekrzywieniom, które mogłyby powodować błędy śledzenia podczas pracy pieca. Po montażu pasy poddawane są w fabryce fizycznemu procesowi naprężania i wstępnego rozciągania w celu ustalenia połączeń i wyeliminowania początkowego wydłużenia mechanicznego. Ten skrupulatny protokół produkcyjny gwarantuje, że końcowy pas siatkowy pieca do spiekania komponentów elektronicznych ma równomierną podziałkę i idealnie płaską powierzchnię, które są niezbędne do transportu mikroelektroniki bez wibracji i przechylania.

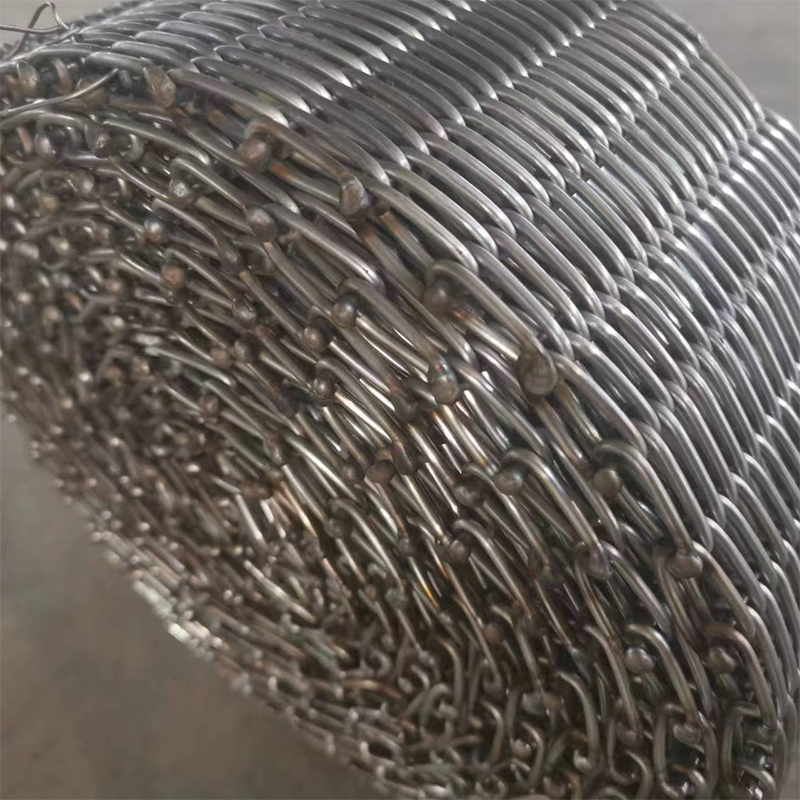

Dlaczego polerowanie powierzchni i obróbka antyutleniająca mają kluczowe znaczenie w przypadku pasów siatkowych stosowanych do spiekania czujników medycznych i sterowników PLCC?

Precyzyjne komponenty elektroniczne, takie jak czujniki medyczne i sterowniki PLCC, wymagają niewiarygodnie czystego środowiska termicznego podczas procesów produkcyjnych. Standardowe metalowe przenośniki taśmowe mogą wydzielać mikroskopijne płatki metalu lub gromadzić pył tlenkowy, gdy są poddawane ciągłemu ogrzewaniu i chłodzeniu. Te luźne cząstki mogą osadzać się na wrażliwych stykach elektrycznych komponentów, prowadząc do miejscowego zanieczyszczenia, słabego zwilżenia lutowia lub natychmiastowych zwarć, które pogarszają wydajność elektryczną urządzenia. Dzięki zastosowaniu zaawansowanego polerowania powierzchni i specjalistycznych zabiegów antyutleniających powierzchnia drutu jest wysoce odporna na wydzielanie cząstek i reakcje chemiczne. Ta obróbka zapewnia czystą, nieprzywierającą powierzchnię, która minimalizuje zanieczyszczenie, zachowuje integralność elektryczną komponentów i utrzymuje nieskazitelny wygląd produktu końcowego.

Jakie parametry należy monitorować, aby zapobiec deformacji taśmy siatkowej spowodowanej miejscowym przegrzaniem w piecu przemysłowym?

Zapobieganie odkształceniom termicznym wymaga połączenia odpowiedniej konstrukcji pasa i ostrożnego zarządzania piecem. Operatorzy muszą monitorować rozkład temperatury na całej szerokości pieca, aby upewnić się, że nie ma gorących punktów spowodowanych źle ustawionymi palnikami lub uszkodzonymi elementami grzejnymi. Miejscowe przegrzanie powoduje nierównomierną rozszerzalność cieplną, co powoduje powstawanie naprężeń wewnętrznych, które zniekształcają płaską powierzchnię paska. Dodatkowo system przenośników musi utrzymywać niezawodne i zrównoważone napięcie; nadmierne napięcie w wysokich temperaturach przyspiesza pełzanie mechaniczne, natomiast niewystarczające napięcie może spowodować zwisanie lub ślizganie się paska na rolkach napędowych. Wybór pasa o złożonej, zrównoważonej strukturze splotu jest również bardzo skuteczny, ponieważ ten gęsty wzór w naturalny sposób rozprowadza energię cieplną i obciążenia mechaniczne bardziej równomiernie na tkanej powierzchni, zmniejszając ryzyko miejscowego odkształcenia.

Czy Yangzhou Yafei Machinery Manufacturing Co. Ltd. może dostosować wymiary taśmy siatkowej i wykończenie krawędzi dla importowanych pieców do spiekania?

Tak, jako doświadczony producent pasów siatkowych do pieców do spiekania elementów elektronicznych, firma specjalizuje się w dostarczaniu niestandardowych rozwiązań, które spełniają dokładne specyfikacje różnych modeli pieców importowanych i krajowych. Zespoły zaopatrzeniowe mogą określić dokładną szerokość, długość całkowitą, grubość drutu i skok spirali wymagane dla ich instalacji. Co więcej, wykończenie krawędzi taśmy można dostosować tak, aby pasowało do systemów prowadzenia i ograniczania pieca. Opcje obejmują standardowe krawędzie spawane, krawędzie przegubowe lub zapętlone dla większej elastyczności oraz wzmocnione płyty ścian bocznych, które zapobiegają zsuwaniu się małych elementów z boków przenośnika podczas transportu. To kompleksowe wsparcie OEM gwarantuje, że zamienny pasek doskonale integruje się z istniejącymi systemami mechanicznymi, bez konieczności kosztownych modyfikacji konstrukcyjnych pieca.

Jakie praktyki konserwacyjne są zalecane, aby zmaksymalizować żywotność pasa siatkowego pieca do spiekania podzespołów elektronicznych?

Maksymalizacja żywotności pasa siatkowego odpornego na wysoką temperaturę wymaga regularnej kontroli i proaktywnej kalibracji mechanicznej. Po pierwsze, należy codziennie sprawdzać system prowadzenia taśmy, aby upewnić się, że przenośnik pozostaje idealnie wyśrodkowany na rolkach napędowych i tylnych, zapobiegając zużyciu krawędzi ramy pieca. Po drugie, układy napinające muszą być wyregulowane tak, aby przyłożyć minimalną siłę niezbędną do napędzania paska bez poślizgu, ponieważ nadmierne napięcie przyspiesza pełzanie i rozciąganie termiczne. Po trzecie, przenośnik powinien być wolny od zanieczyszczeń i nagromadzonych resztek topnika, które mogą reagować chemicznie ze stopem metalu w wysokich temperaturach i powodować miejscową korozję. Wreszcie, podczas uruchamiania lub zatrzymywania pieca, zmiany temperatury powinny być wprowadzane stopniowo, aby zminimalizować szok termiczny i zmęczenie konstrukcji z drutu metalowego, zapewniając, że taśma zachowa swoją wytrzymałość mechaniczną i stabilność strukturalną przez wiele lat ciągłej pracy.
