Inżynieria krawędzi termicznej: maksymalizacja wydajności i żywotności pasów siatkowych w piecu do lutowania

Lutowanie w kontrolowanej atmosferze (CAB) i łączenie termiczne w wysokiej próżni wymagają absolutnej precyzji od systemów transportu materiałów konstrukcyjnych. Podczas przemieszczania się przez strefy podgrzewania wstępnego, etapy aktywacji topnika, etapy topienia stopu i komory wymuszonego chłodzenia, ciągła taśma z siatki drucianej wytrzymuje łączne obciążenie dużymi mechanicznymi siłami rozciągającymi i poważnymi gradientami termicznymi. Zrozumienie parametrów inżynieryjnych rządzących zużyciem pasów siatkowych w wysokiej temperaturze, mechanizmami deformacji i zarządzaniem cyklem życia konstrukcji bezpośrednio umożliwia prowadzenie operacji przemysłowych o wysokiej wydajności, uniknięcie nieoczekiwanych przestojów w produkcji i obniżenie ogólnych kosztów operacyjnych w całym cyklu życia.

Metalurgiczne podstawy wysokotemperaturowych materiałów siatkowych

Wybór podstawowego składu stopu określa podstawowe ograniczenia mechaniczne taśmy siatkowej pieca do lutowania. W układach pracujących w temperaturach od 600°C do 1150°C typowe metale nieszlachetne szybko ulegają przemianom atomowej sieci krystalicznej, które zmniejszają obciążalność mechaniczną. Inżynieria siatek wysokotemperaturowych opiera się wyłącznie na specjalistycznych superstopach żelaza, niklu, chromu lub na bazie niklu, zaprojektowanych tak, aby były odporne na mikroskopijne poślizgi ziaren i makroskopowe odkształcenia fizyczne.

Chrom stanowi podstawę obrony przed utlenianiem. Pod wpływem środowiska zawierającego tlen lub śladową wilgotność wody w podwyższonych temperaturach chrom natychmiast migruje do zewnętrznych granic drutu, tworząc nieprzepuszczalną, mikroskopijną warstwę tlenku chromu (Cr₂O₃). Ta bariera tlenkowa izoluje leżącą pod spodem osnowę metalową przed dalszym utlenianiem chemicznym. W przypadku ciągłego profilowania termicznego w temperaturze powyżej 950°C zawartość chromu musi przekraczać 18% wagowo, aby zapewnić samonaprawę tej bariery ochronnej, gdy zużycie mechaniczne lub rozciąganie strukturalne powoduje powstanie mikroskopijnych pęknięć powierzchniowych.

Nikiel działa synergicznie z chromem, przekształcając podstawową strukturę ferrytu sześciennego skupionego na ciele (BCC) standardowego żelaza w wysoce stabilną strukturę austenitu sześciennego skupionego na powierzchni czołowej (FCC). Ta austenityczna osnowa zapewnia znacznie wyższą odporność na odkształcenia plastyczne w długich okresach ekspozycji. Co więcej, wysokie stężenie niklu chroni pas przed niszczącymi reakcjami nawęglania i azotowania powodowanymi przez organiczne smary lub specjalną atmosferę ochronną wtryskiwaną podczas etapów lutowania miedzią lub srebrem.

Mechanizmy pełzania i deformacji w wysokiej temperaturze

Pełzanie to powolne, ciągłe odkształcenie plastyczne, które ma miejsce, gdy pas z siatki drucianej pracuje pod stałym obciążeniem mechanicznym w temperaturach powyżej 40% jego bezwzględnej temperatury topnienia. W piecach do lutowania ciągłego pas siatkowy jest poddawany stałemu naprężeniu od rolek napędowych podczas przenoszenia gęstych samochodowych wymienników ciepła, obudów elektroniki lub przemysłowych zespołów hydraulicznych. W ciągu tysięcy godzin pracy naprężenie to powoduje otwieranie się pustych przestrzeni strukturalnych wzdłuż wewnętrznych granic ziaren.

Postęp pełzania przebiega przez trzy odrębne fazy: deformację pierwotną, wtórną i trzeciorzędową. W fazie pierwotnej metal ulega wstępnemu umocnieniu przez odkształcenie. Faza wtórna reprezentuje długi, liniowy stan ustalony, w którym szybkość odkształcenia pozostaje stała. To w ramach tego dodatkowego okna inżynierowie muszą zarządzać żywotnością paska. Kiedy rozpoczyna się pełzanie trzeciorzędowe, mikropęknięcia łączą się, tworząc katastrofalne makroskopowe pęknięcia wzdłuż struktury drutu, powodując nieoczekiwane pęknięcie paska pod nominalnym napięciem roboczym.

Konfiguracje splotów i zasady wyboru geometrycznego

Geometryczny układ tkanych drutów odgrywa taką samą rolę, jak skład chemiczny materiału, w określaniu właściwości fizycznych taśmy siatkowej pieca do lutowania. Standardowe sploty nie są w stanie wytrzymać naprężeń kierunkowych podczas operacji lutowania pod dużym obciążeniem. Operacje przemysłowe muszą dopasowywać geometrię splotu do dokładnych potrzeb termicznych i strukturalnych komponentów produktu.

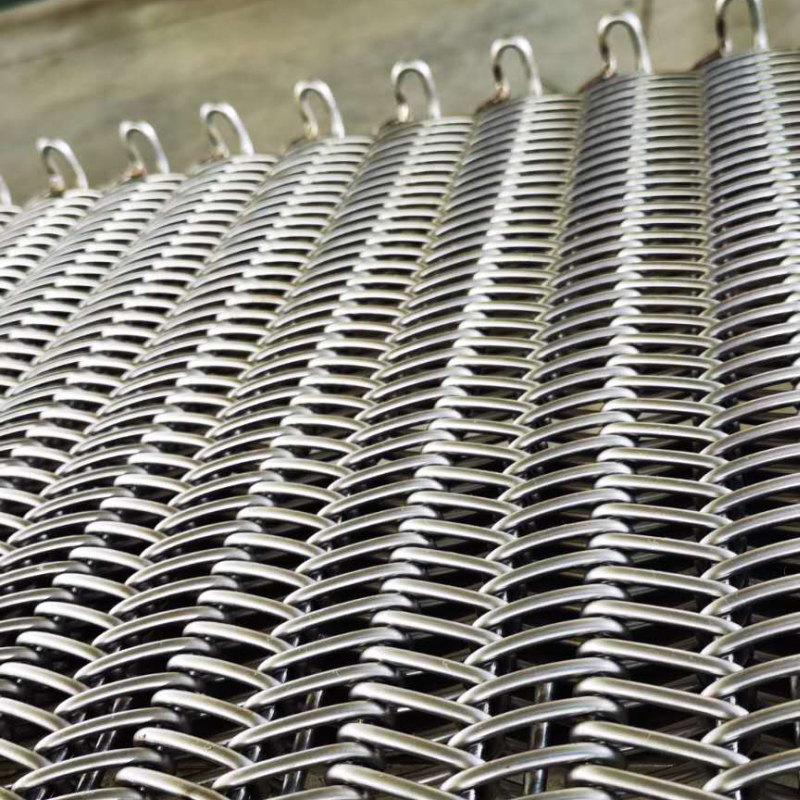

Najpowszechniej wdrażaną konfiguracją linii lutowania o wysokiej wydajności jest konstrukcja o zrównoważonym splocie. Zrównoważony splot składa się z naprzemiennych spiral lewoskrętnych i prawoskrętnych połączonych prostymi lub karbowanymi korbowodami. Ta zmienna geometria całkowicie neutralizuje naturalną tendencję jednokierunkowego pasa spiralnego do bocznego przesuwania się po ścianach pieca. Dzięki wewnętrznemu równoważeniu sił momentu obrotowego pasek porusza się idealnie prosto przy zmieniających się warunkach napięcia.

Złożone, zrównoważone sploty dodają wiele skompresowanych spiral i poprzeczek, tworząc gęsty, zagnieżdżony zespół. W ten sposób powstaje płaska, zamknięta powierzchnia, która zapewnia gęste podparcie dla małych części, oferując jednocześnie grubą masę termiczną. Chociaż sploty złożone zapobiegają przechylaniu się lub wypadaniu drobnych elementów lub preform lutowniczych przez otwory siatki, wymagają one znacznie więcej energii do nagrzania i ochłodzenia, zmieniając wymagania dotyczące profilu termicznego całego systemu pieca.

• Standardowy zrównoważony splot: Naprzemienne spirale kierunkowe połączone karbowanymi prętami. Zapewnia doskonałą cyrkulację gazu, szybkie wyrównanie temperatury i niezawodne śledzenie typowych linii obróbki cieplnej.
• Podwójnie zrównoważony splot: Zawiera zazębiające się pary spiral, które zwiększają wytrzymałość na rozciąganie i obciążenie bez konieczności stosowania grubszych przekrojów drutu, które zmniejszają elastyczność paska.
• Zrównoważony splot złożony (splot sznurkowy): Niezwykle ciasna, gęsta konfiguracja z zagnieżdżonymi przewodami. Idealny do małych elementów medycznych lub pinów elektronicznych, ale ma większą bezwładność cieplną.
• Splot wzmocniony prętem: Proste pręty wzmacniające są wprowadzane przez spiralne przecięcia, aby zwiększyć odporność na rozciąganie w wysokiej temperaturze, umożliwiając większe obciążenia na metr kwadratowy.

Interakcje atmosferyczne i patologie degradacji chemicznej

Pasy siatkowe pieca do lutowania nie działają w izolowanej próżni; oddziałują one w sposób ciągły z precyzyjnymi środowiskami przetwarzania gazów. Lutowanie w kontrolowanej atmosferze często wykorzystuje azot, krakowany amoniak (mieszanki wodoru i azotu), gaz egzotermiczny lub wodór o wysokiej czystości w celu usunięcia tlenków powierzchniowych z łączonych części. Te składy chemiczne gazów mogą wywołać mechanizmy agresywnego niszczenia, jeśli nie są dokładnie monitorowane.

Zielona zgnilizna to niszczycielski stan, który wpływa na stopy o wysokiej zawartości niklu i chromu, gdy działają w atmosferze o niskiej zawartości tlenu, redukującej zawierającej węgiel lub azot. Jeśli obok węgla występują śladowe ilości tlenu, chrom reaguje wewnętrznie, tworząc węgliki chromu wzdłuż granic ziaren, zamiast tworzyć pomocną, ochronną warstwę tlenku na powierzchni. Pozostawia to zielonkawą, zubożoną w chrom matrycę niklową, której brakuje wytrzymałości mechanicznej. Siatka druciana staje się bardzo krucha i może kruszyć się pod niewielkimi obciążeniami mechanicznymi.

Nawęglanie stanowi alternatywny wektor degradacji. W liniach do lutowania miedzi, gdzie części mogą zawierać ślady olejów do tłoczenia, wysoka temperatura w piecu powoduje pękanie tych węglowodorów, uwalniając wolne atomy węgla. Atomy te dyfundują bezpośrednio do gorącego pasa z siatki drucianej, wiążąc się z wewnętrznymi pierwiastkami stopowymi, tworząc twarde, kruche węgliki. Ta sieć węglikowa zmniejsza plastyczność drutu, czyniąc go podatnym na nagłe pękanie zmęczeniowe podczas jazdy rowerem przez chłodniejsze obszary linii technologicznej.

Zmęczenie cieplne spowodowane cyklicznymi procesami ogrzewania i chłodzenia

Podczas gdy piece ciągłe starają się utrzymać stałą temperaturę, sam pas siatkowy podlega agresywnemu, cyklicznemu obciążeniu termicznemu. Gdy określony segment paska opuszcza strefę lutowania o temperaturze 1050°C i wchodzi do sekcji chłodzenia wymuszonego lub chłodzenia z płaszczem wodnym, następuje w nim poważny, miejscowy spadek temperatury. To cykliczne rozszerzanie i kurczenie generuje wewnętrzne naprężenia termiczne, które mogą przekroczyć granicę plastyczności materiału.

Podstawowy mechanizm zmęczenia cieplnego obejmuje zlokalizowane mikroodkształcenia. Zewnętrzna powierzchnia drutu stygnie i kurczy się znacznie szybciej niż jego wewnętrzny rdzeń. Powoduje to powstawanie silnych sił rozciągających na zewnętrznej powłoce drutu, podczas gdy rdzeń wewnętrzny podlega siłom ściskającym. Podczas setek przejść przez pętlę pieca te przeciwstawne, cykliczne naprężenia powodują mikroskopijne pęknięcia, które zaczynają się na powierzchni i migrują do wewnątrz, aż do całkowitego pęknięcia drutu.

Aby zmniejszyć uszkodzenia wynikające ze zmęczenia cieplnego, konstrukcje przenośników piecowych muszą unikać gwałtownych, nieekranowanych przejść chłodzenia. Włączenie izolowanych stref przejściowych pomiędzy główną komorą grzewczą a dyszami szybkiego chłodzenia obniża współczynnik szoku termicznego. Wybór stopów o niskim współczynniku rozszerzalności cieplnej i wysokiej przewodności cieplnej pomaga szybko wyrównać wewnętrzne temperatury drutu, bezpiecznie tłumiąc wewnętrzne siły mikroodkształceń.

Inżynieria napędów i optymalizacja naprężenia mechanicznego

Nawet najwyższej jakości pasek siatkowy z superstopu ulegnie przedwczesnej awarii, jeśli mechaniczny układ napędowy zostanie nieprawidłowo zaprojektowany lub nie będzie wyosiowany. Podstawowym celem inżynierii napędowej jest utrzymanie najniższego możliwego napięcia roboczego wymaganego do płynnego przesuwania paska i jego ładunku. Nadmierne napięcie bezpośrednio przyspiesza tempo pełzania, gwałtownie skracając żywotność zespołu.

Układy napędu ciernego wykorzystują duże, gumowane lub precyzyjnie obrobione stalowe bębny do przesuwania paska poprzez tarcie powierzchniowe. Te konfiguracje wymagają precyzyjnej równowagi pomiędzy napięciem przeciwwagi po luźnej stronie a siłą uciągu po stronie napędu. Jeżeli przeciwwaga jest zbyt lekka, bęben napędowy ślizga się, powodując intensywne nagrzewanie się tarcia i miejscowe zużycie ścierne siatki. Jeśli przeciwwaga jest zbyt ciężka, napięcie podstawy wzrasta w całej pętli pieca, popychając pas siatkowy bliżej jego trzeciorzędowej granicy pełzania.

W układach napędu wymuszonego wykorzystywane są specjalistyczne koła łańcuchowe, które bezpośrednio współpracują ze wzmocnionymi krawędziami łańcucha przymocowanymi po bokach paska siatkowego. Taka konstrukcja całkowicie eliminuje poślizg cierny i pozwala na szerokie konfiguracje pasów pod dużym obciążeniem. Jeśli jednak gąsienice łańcucha po lewej i prawej stronie zostaną nieznacznie przesunięte w wyniku nierównomiernej rozszerzalności cieplnej wewnątrz pieca, poprzeczki będą się skręcać i przekrzywiać, powodując poważne mechaniczne związania i strukturalne rozdarcie wzdłuż krawędzi paska.

Praktyczne protokoły przedłużania żywotności i konserwacji zapobiegawczej

Wydłużenie okresu eksploatacji taśmy siatkowej pieca do lutowania wymaga zorganizowanej, wielopoziomowej strategii konserwacji, która zastępuje reaktywne zarządzanie kryzysowe proaktywnymi procedurami opartymi na danych. Ponieważ uszkodzenia drutu spowodowane wysoką temperaturą stale się kumulują, regularne śledzenie i kontrole fizyczne są niezbędne do zapewnienia ciągłej dostępności produkcji.

Podstawowa praktyka konserwacji polega na śledzeniu skumulowanego wydłużenia paska w czasie. Technicy powinni ustalić stałe bazowe punkty pomiarowe na zewnątrz pieca i rejestrować całkowite rozciągnięcie podczas cotygodniowych przestojów. Zdrowy pas wykazuje liniową, przewidywalną szybkość rozciągania podczas wtórnej fazy pełzania. Gwałtowny, nagły wzrost wydłużenia wskazuje, że materiał wszedł w trzeciorzędowy etap pełzania, co sygnalizuje, że należy natychmiast zaplanować wymianę paska, aby zapobiec katastrofalnej awarii podczas pracy.

Łączenie i naprawa uszkodzonych sekcji to skuteczna metoda bezpiecznego maksymalizacji całkowitego zużycia paska w całym cyklu życia. Kiedy zlokalizowana strefa paska ulegnie uszkodzeniu w wyniku przypadkowego upuszczenia części lub miejscowego uderzenia płomienia, wycięcie zniekształconych spiral i wplecenie nowego, dopasowanego odcinka drutu przywraca integralność strukturalną. Bardzo ważne jest, aby drut naprawczy miał dokładnie taką samą partię metalurgiczną i średnicę drutu jak oryginalny pas. Mieszanie różnych gatunków stopów lub rozmiarów drutu powoduje nierówne punkty rozszerzalności cieplnej, co może szybko spowodować poważne problemy z prowadzeniem i przyspieszone pękanie pod obciążeniem.

Referencje

Międzynarodowy Komitet Podręczników ASM. (2020). Podręcznik ASM, tom 1: Właściwości i wybór: żelazo, stal i stopy o wysokiej wytrzymałości . Międzynarodowy ASM.
Reed, RC (2008). Nadstopy: podstawy i zastosowania . Wydawnictwo Uniwersytetu Cambridge.
Lai, GY (2007). Korozja wysokotemperaturowa i zastosowania materiałowe . Międzynarodowy ASM.
Schmid, SR i Kalpakjian, S. (2018). Inżynieria i technologia produkcji (wydanie 8) . Pearson.
