Obróbka cieplna nowej generacji: maksymalizacja wydajności pieca dzięki zaawansowanym pasom siatkowym odpornym na obróbkę cieplną

Skład metalurgiczny i mechanizmy degradacji termicznej

Środowisko operacyjne wewnątrz pieca do ciągłego hartowania lub lutowania jest nieprzyjazne dla dostępnych na rynku stopów żelaza. W temperaturach wahających się pomiędzy 600°C a 1150°C zwykłe stale ulegają szybkiemu utlenianiu, wzrostowi ziaren i odkształceniom w wyniku pełzania. Solidny pas siatkowy odporny na obróbkę cieplną muszą być wykonane z wysokiej jakości austenitycznych stopów niklu, chromu i żelaza, aby zapobiec przedwczesnym uszkodzeniom.

Wybierając konfigurację przenośnika, inżynierowie muszą wziąć pod uwagę specyficzne interakcje atmosferyczne. Na przykład w piecach do nawęglania gazowego potencjał węgla jest utrzymywany na wysokim poziomie, aby celowo wtłoczyć węgiel w powierzchnię części stalowych. Pas siatkowy niskiej jakości będzie absorbował ten węgiel, tworząc kruche węgliki wewnętrzne wzdłuż granic ziaren. Proces ten, znany jako zielona zgnilizna lub kruchość nawęglania, zmniejsza elastyczność siatki, prowadząc do nagłych pęknięć pod obciążeniem rozciągającym. Wykorzystanie wyspecjalizowanych mikrostopów zawierających krzem lub pierwiastki ziem rzadkich, takie jak cer, radykalnie poprawia odporność na tę degradację strukturalną.

Porównanie strukturalne: siatka tkana a projekty ogniw odlewanych

Przemysłowe linie do obróbki termicznej wykorzystują dwie podstawowe konfiguracje geometryczne do transportu części. Różnice architektoniczne pomiędzy elastyczną konstrukcją z tkanego drutu a sztywną, blokującą się strukturą odlewanych segmentów wpływają na wydajność cieplną, ładowność i jednorodność końcowej obróbki cieplnej.

Dane inżynieryjne podkreślają kluczową metrykę dla zakładów obróbki termicznej o dużej objętości: stosunek masy termicznej. Ponieważ tkane pas siatkowy odporny na obróbkę cieplną wykorzystuje cienkie druty ciągnione na zimno o wysokiej wytrzymałości zamiast ciężkich kształtowników żeliwnych, piec marnuje znacznie mniej energii na ogrzewanie samego przenośnika. W typowej samochodowej linii hartowania elementów złącznych przetwarzającej 2000 kg produktu na godzinę przejście z ciężkiego przenośnika odlewanego na zoptymalizowany pas tkany z drutu może zmniejszyć zużycie energii przez piec nawet o 22%, co zapewnia znaczne oszczędności w zużyciu mediów.

Analiza zmęczenia cieplnego i cyklu życia pełzania mechanicznego

Taśmy przenośnikowe w piecach przemysłowych nie ulegają uszkodzeniom w wyniku zwykłego przeciążenia rozciągającego. Zamiast tego z biegiem czasu zużywają się z powodu dwóch długoterminowych wyzwań inżynieryjnych: odkształcenia spowodowanego pełzaniem i zmęczenia cieplnego spowodowanego powtarzającymi się cyklami ogrzewania i chłodzenia.

Pełzanie występuje, gdy materiał jest utrzymywany pod stałym naprężeniem mechanicznym w podwyższonych temperaturach. Przez setki godzin metal powoli się rozciąga. Jeśli pas siatkowy jest niewłaściwie napięty lub jeśli w jego stopie brakuje wystarczających elementów wzmacniających granice ziaren, takich jak wolfram lub kobalt, będzie on nadmiernie się rozciągał, powodując problemy z prowadzeniem i zakleszczanie kół zębatych napędu pieca.

Cyrkulacja atmosfery i jednorodność hartowania

W zaawansowanych sektorach produkcyjnych, takich jak obróbka kół zębatych w przemyśle lotniczym lub produkcja instrumentów medycznych, osiągnięcie jednolitej twardości na całej powierzchni produktu ma kluczowe znaczenie. Różnice w twardości mogą powodować wypaczenie lub uszkodzenie części pod wpływem naprężeń. Konstrukcja przenośnika taśmowego odgrywa bezpośrednią rolę w utrzymaniu kontroli jakości.

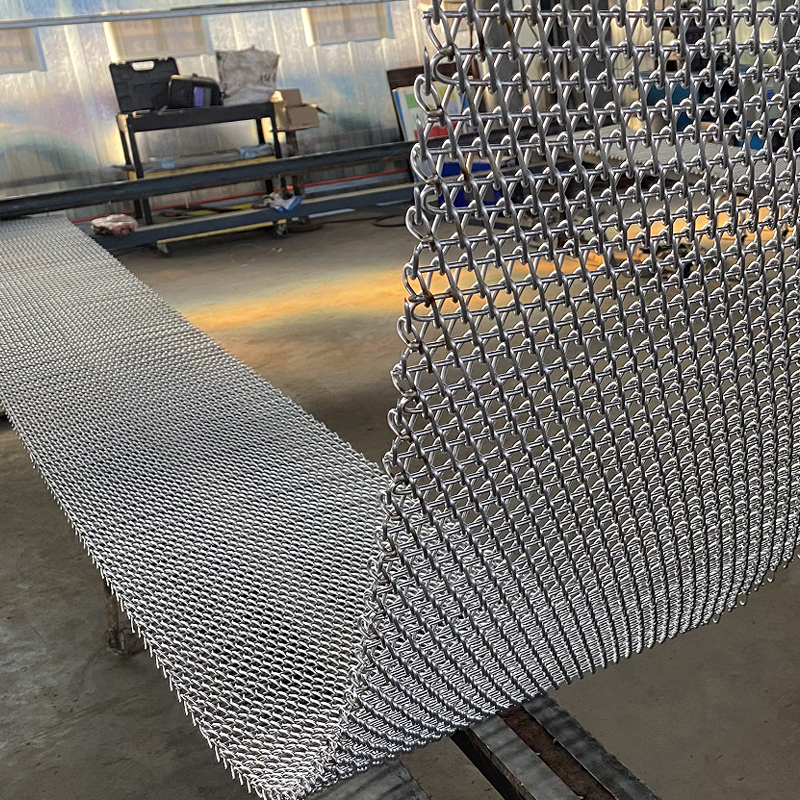

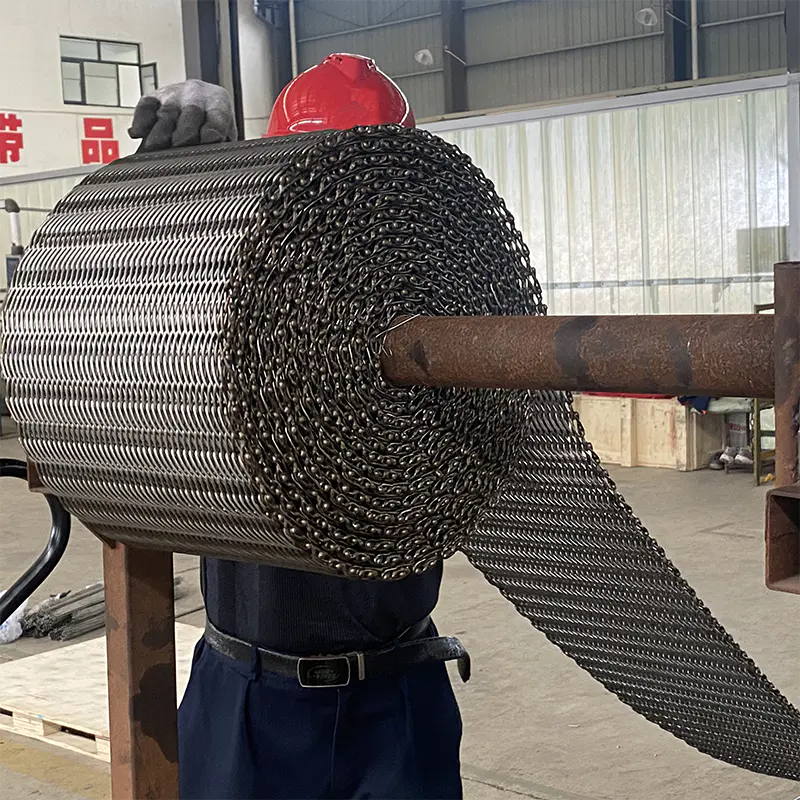

Precyzyjnie tkany pas siatkowy odporny na obróbkę cieplną oferuje współczynniki powierzchni otwartej w zakresie od 30% do 70%. Ta otwarta struktura umożliwia swobodny przepływ gazów grzewczych lub gazów atmosferycznych wywołanych wymuszoną konwekcją wokół części, zapewniając równomierne ogrzewanie wszystkich powierzchni. Ta otwartość procentuje także w fazie hartowania:

• Szybkie rozprowadzanie cieczy: Oleje hartownicze natychmiast przepływają przez siatkę, zapobiegając tworzeniu się gorących kieszeni pod częściami.
• Eliminacja koców parowych: Otwarty splot zapobiega przedostawaniu się pęcherzyków pary lub oleju pod płaskie elementy, zapewniając równomierne chłodzenie.
• Zmniejszony ssanie oleju: Mniej oleju hartowniczego przywiera do cienkich profili drutu po wyjściu ze zbiornika, co pozwala zaoszczędzić na zużyciu oleju i zmniejsza wymagania dotyczące dalszego czyszczenia.

I odwrotnie, łączniki z litego odlewu mają tendencję do maskowania dolnych powierzchni części, działając jako radiator spowalniający szybkość chłodzenia i potencjalnie powodując niespójną transformację mikrostruktury w stalach niskostopowych.

Dynamika śledzenia i wyrównanie mechanizmu napędowego

Zapewnienie przejścia przenośnika taśmowego prosto przez długi piec tunelowy o wysokiej temperaturze stanowi ciągłe wyzwanie dla zespołów konserwacyjnych. jako pas siatkowy odporny na obróbkę cieplną przemieszcza się przez różne strefy temperatur, nierównomierny rozkład temperatury na szerokości pieca może spowodować nierównomierne rozszerzanie się taśmy i ściąganie jej na bok.

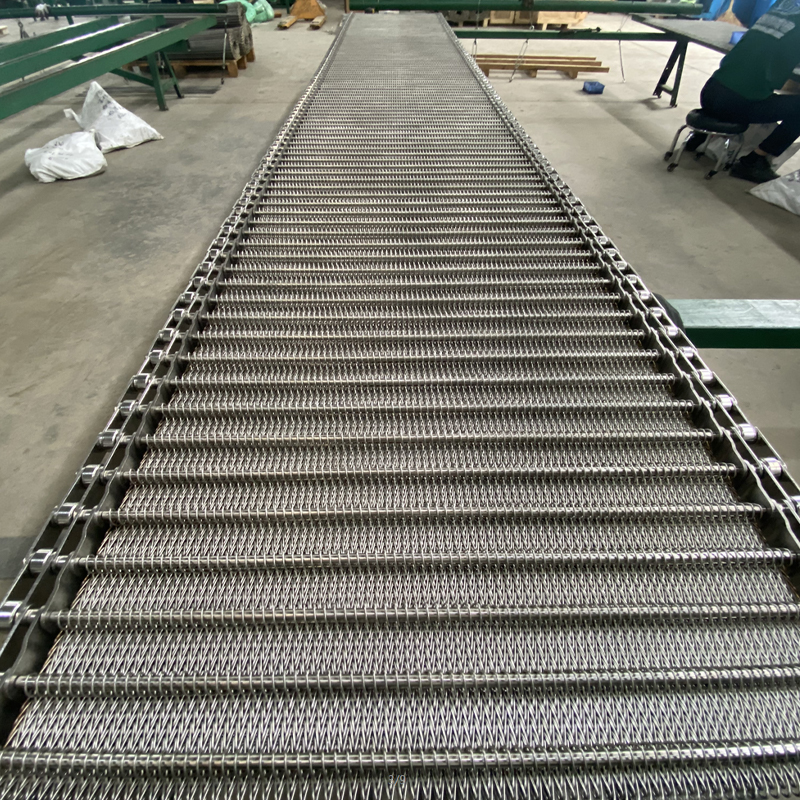

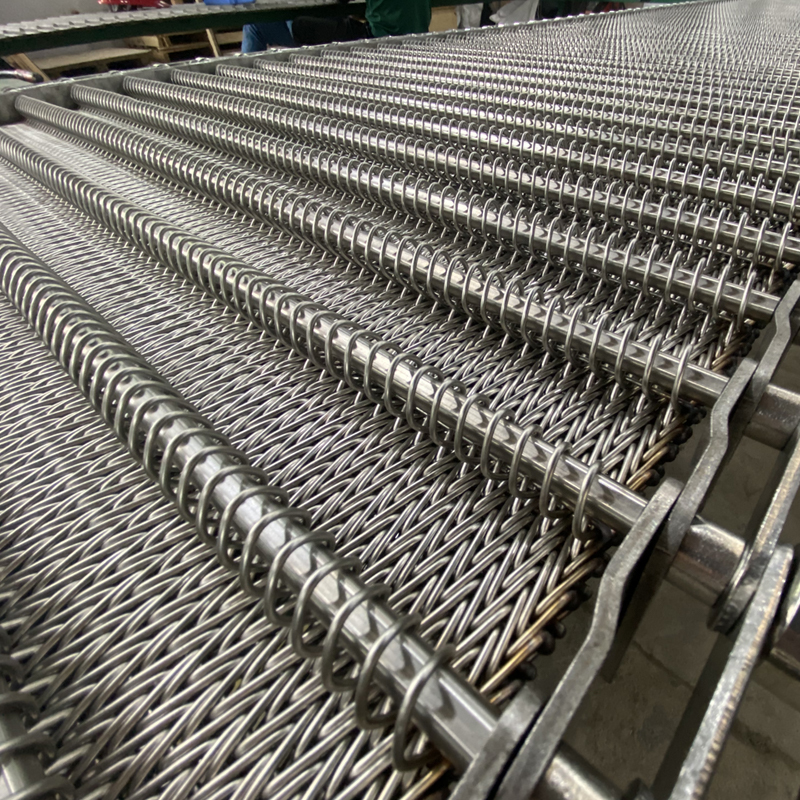

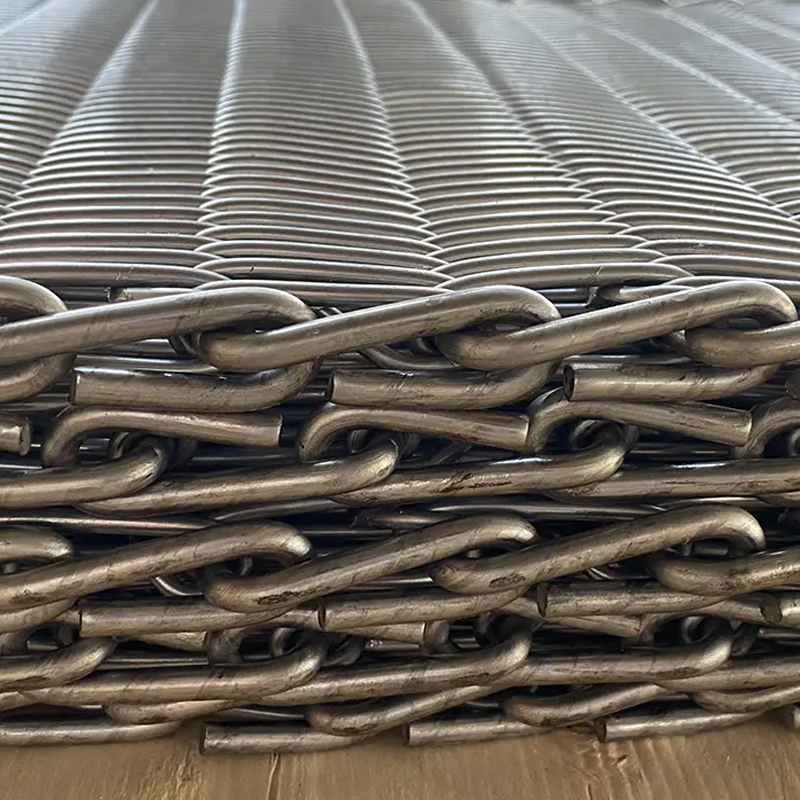

Aby temu przeciwdziałać, zaprojektowano zaawansowane pasy tkane przy użyciu naprzemiennych spirali lewej i prawej. Spirale te są bezpiecznie połączone za pomocą prostych lub zaciśniętych prętów poprzecznych, co zapewnia całkowite zrównoważenie sił poprzecznych powstających podczas zginania paska. To samokorygujące ustawienie zapobiega wsuwaniu się paska w wewnętrzną ścianę pieca, eliminując częstą przyczynę uszkodzeń krawędzi i wydłużając żywotność systemu.
